Hướng dẫn cài đặt Chuông báo 4 Zone không dây
https://www.youtube.com/watch?v=9plGfqc61m4&t=81s
CẤP NGUỒN CHO BỘ ĐIỀU KHIỂN
Nếu bộ điều khiển đã được cấp nguồn, đèn POWER sẽ sáng và hệ thống sẵn sàng làm việc.

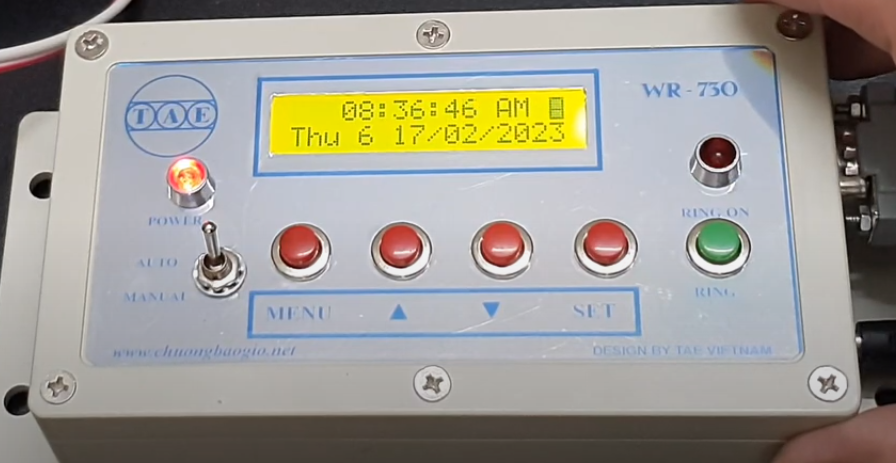

Sau khi khởi động, bộ điều khiển sẽ hoạt động ngay và hiển thị các thông số lên màn hình LCD.
Phím RING khi được bấm chuông sẽ kêu trong bất cứ trường hợp nào (Được thiết kế để dùng trong các trường hợp đột xuất như thử chuông, các ngày thi học kỳ hoặc các trường hợp cần bấm chuông đột xuất)
Công tắc AUTO/MANUAL dùng để đóng/cắt chuông báo khỏi sự điều khiển tự động của hệ thống. Những ngày bình thường ta phải để công tắc này ở vị trí AUTO để hệ thống hoặt động theo đúng lịch trình của đơn vị mình.
Còn những trường hợp đột xuất như những kỳ nghỉ dài ngày (Nghỉ Tết, nghỉ hè…) hoặc những ngày thi học kỳ, những ngày có lịch chuông bất thường ta phải chuyển sang vị trí MANUAL và điều khiển chuông báo bằng phím RING
ĐIỀU CHỈNH HỆ THỐNG:
Sử dụng 4 phím MENU TĂNG GIẢM SET , được thiết kế ngay trên mặt trước bộ điều khiển.

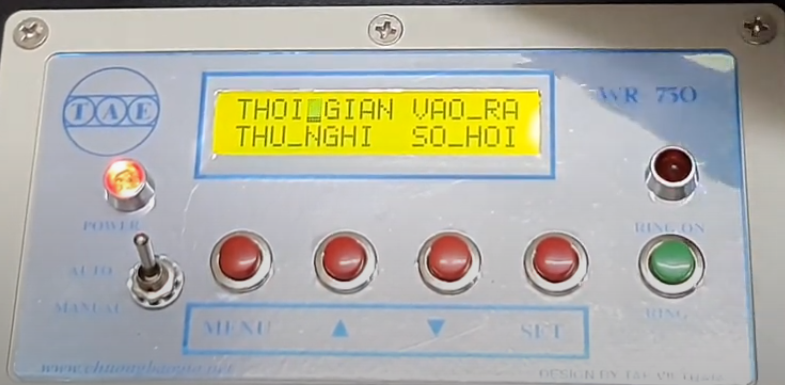

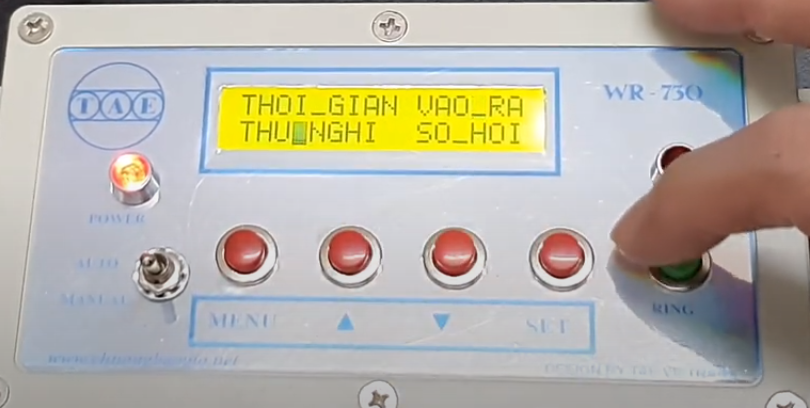

Muốn điều chỉnh các thông số của hệ thống, Bấm và giữ phím MENU khoảng 2 giây, màn hình LCD sẽ hiện ra cửa sổ MENU chính:
Có 4 MENU tại màn hình MENU chính:
- THOI)_GIAN : Để điều chỉnh thời gian thật Của bộ điều khiển
- VAO_RA: Cài đặt lịch Vào, Ra hàng ngày
- THU_NGHI: Cài đặt Ngày nghỉ trong tuần
- SO_HOI : Điều chỉnh Số hồi đổ chuông, và Thời gian đổ chuông của mỗi hồi .
Dùng 2 phím Tăng/Giảm để thay đổi vị trí con trỏ

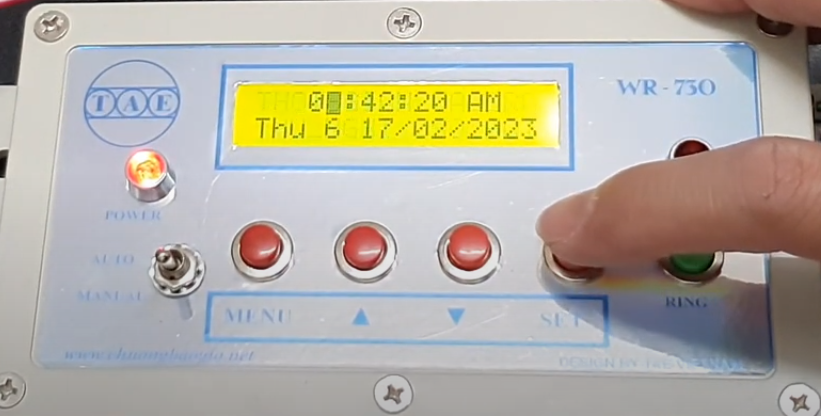

Cài đặt thời gian: Tại cửa sổ MENU chính, khi con trỏ đang trỏ tại vị trí THOI_GIAN , ta bấm phím SET
Hai phím Tăng/Giảm được bấm sẽ Tăng/Giảm các thông số đang được chỉ tới. Tương tự như trên để đặt: PHÚT, GIÂY, THỨ, NGÀY, THÁNG, NĂM Sau khi cài đặt xong các thông số thời gian, bấm phím MENU để quay về màn hình chính.
Cài đặt các thời điểm VÀO/RA
- Tại cửa sổ MENU chính, khi con trỏ đang trỏ tại vị trí VAO_RA, ta bấm phím SET.
Cài đặt được 4 bản nhạc hoặc 4 ZOne khác nhau.
Đến cửa sổ cài đặt VAO_RA này, nếu ta để Công tắc AUTO thì tại mỗi bài sẽ phát lên trên bộ thu sóng để ta biết và phân biệt các bản nhạc cần cài.
Nếu đã biết bản nhạc cần cài là gì, ta hãy gạt xuống MANUA thì chuông báo sẽ không phát lên các loa.
Ta có thể cài 4 bài nhạc báo khác nhau. Mỗi bài có thể cài bên VÀO và bên RA. Khi con trỏ chỉ vào mục cần cài, ta bấm SET sẽ ra cửa sổ cài các thời điểm cần đổ chuông của mục đó. Ta dùng 2 phím TĂNG/GIẢM để điều chỉnh con trỏ đến vị trí thông số cần cài đặt Bấm phím SET để vào thông số cần cài đặt.

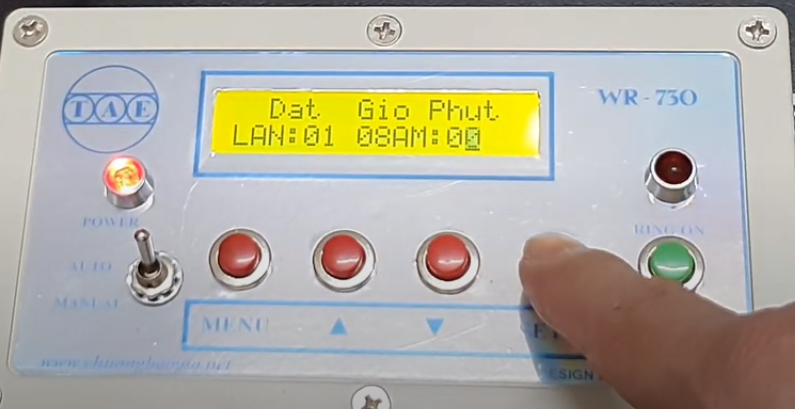

Sử dụng 2 phím Tăng/Giảm để điều chỉnh các thông số GIỜ,PHÚT theo đúng lịch. Cài xong mỗi thời điểm bấm SET để chuyển sang thời điểm tiếp theo.
Ta cũng không cần nhập tất cả 16 thời điểm VÀO và 16thời điểm RA mà phụ thuộc vào lịch trình tại đơn vị cần cài đặt.
Ví dụ, chỉ cần có 4 thời điểm, ta nhập cho bộ điều khiển xong 4 thời điểm bao gồm Giờ và Phút, sau đó bấm tiếp phím MENU, hệ thống sẽ chuyển sang điều chỉnh các thông số tiếp theo

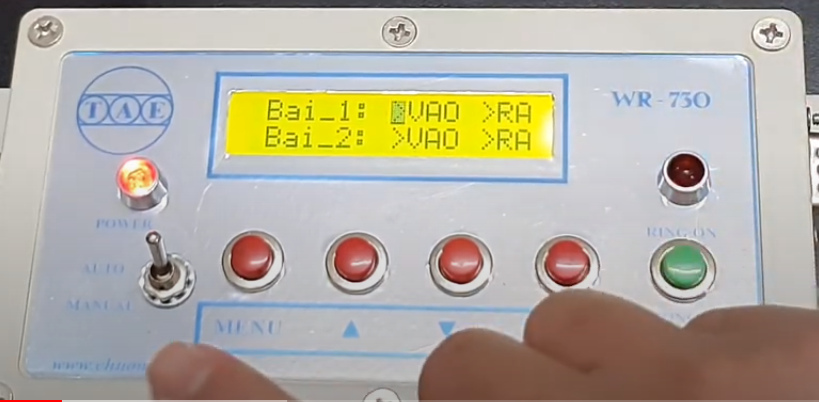

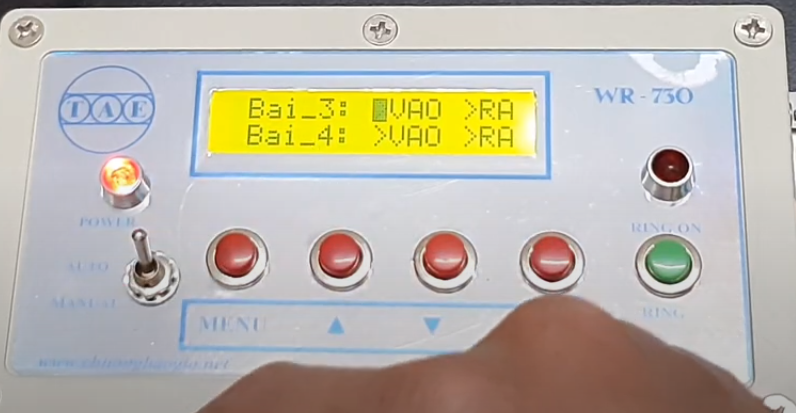

Cài hết BAI_1, BAI_2 ta tăng con trỏ lên trang số 2 sẽ mở ra BAI_3, BAI_4
BAI_3, BAI_4 này cũng cài tương tự bài BAI_1, BAI_2.
ĐẶT NGÀY NGHỈ TRONG TUẦN

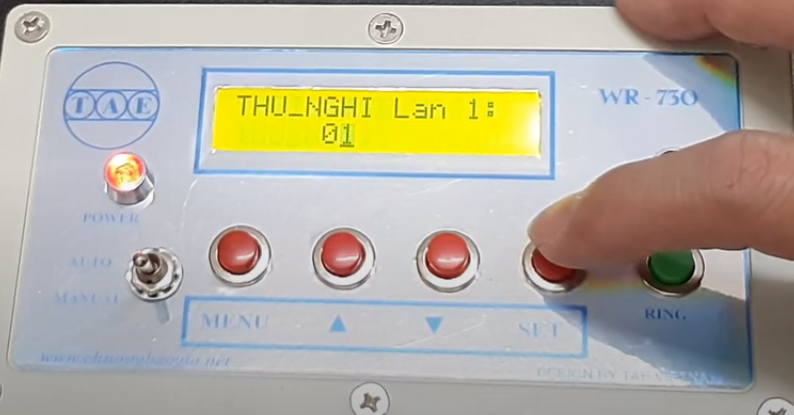

Tại cửa sổ MENU chính, khi con trỏ đang trỏ tại vị trí THU_NGHI , ta bấm phím SET

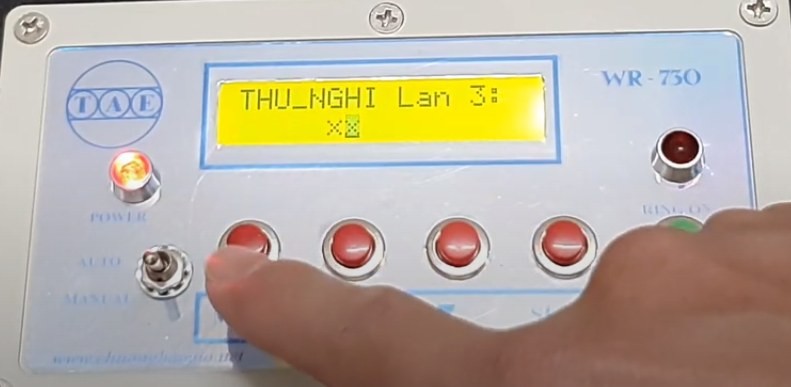

Bạn có thể đặt được 3 thứ nghỉ trong tuần. Giao diện trên màn hình LCD sẽ hướng dẫn bạn chi tiết các bước thực hiện.
Lưu ý là nếu muốn đặt Chủ Nhật, bạn hãy đặt là thứ 1. Sử dụng 2 phím Tăng/Giảm để điều chỉnh các thông số THỨ NGHỈ trong tuần theo đúng lịch nghỉ của đơn vị. Cài xong mỗi thời điểm bấm SET để chuyển sang thời điểm tiếp theo. Ta có thể đặt tối đa 3 ngày nghỉ/Tuần.
Để xóa thứ nghỉ đi, bấm phím MENU, THỨ NGHỈ đó sẽ bị hủy bỏ:
Cài đặt SỐ HỒI, THỜI GIAN đổ chuông 1 hồi:

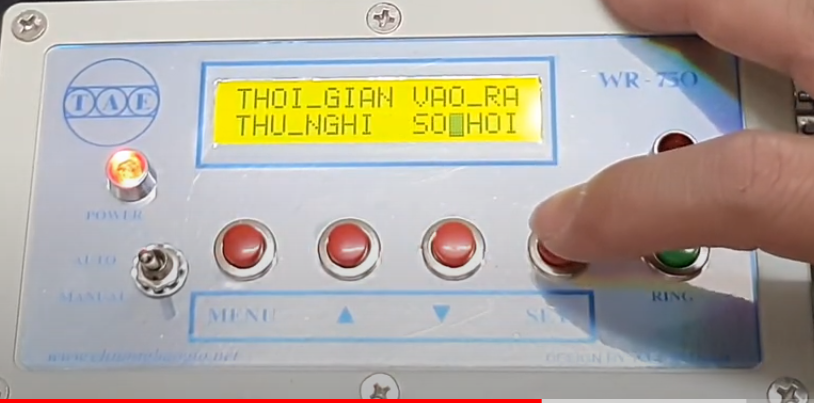

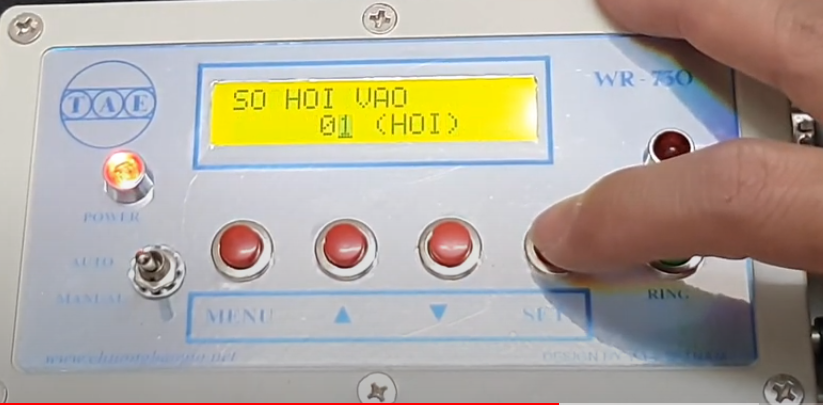

- Tại cửa sổ MENU chính, khi con trỏ đang trỏ tại vị trí SO_HOI ta bấm phím SET

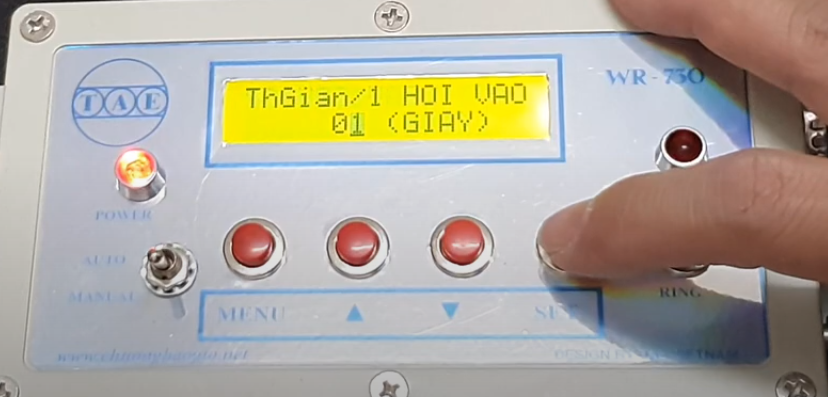

Bấm SET tiếp theo để cài Thời gian đổ chuông mỗi hồi chuông VÀO:
Bấm SET tiếp theo để cài Thời gian đổ chuông mỗi hồi chuông VÀO:
Khi có bất kỳ sự cố nào bất thường xảy ra:
Bạn hãy rút nguồn cung cấp cho hệ thống chờ vài giây, sau đó cho hệ thống hoạt
động trở lại. Nếu có sai lệch về thời gian thì đặt lại theo hướng dẫn ở trên.
Nếu hệ thống hay bị sai lệch thời gian (thường sảy ra sau khi dùng từ 2-3 năm mà
chưa thay Pin cho hệ thống) bạn cần thay Pin cho hệ thống
Nếu làm như trên hệ thống vẫn có vấn đề, xin hãy liên hệ với tác giả để được tư vấn
cụ thể.
Một số lưu ý khác:
Hệ thống đã được thiết kế để sử dụng không cần phải điều chỉnh hay thay đổi
bất cứ linh kiện nào trong vòng 3 năm, sau thời gian trên để đảm bảo cho hệ thống
hoặt động được chính xác và ổn định ta cần thay Pin Setup cho hệ thống (Pin 3V,
loại dẹt chuẩn CR2023).
Khi thay Pin xong, trong lần chạy đầu tiên, khi cung cấp nguồn cho hệ thống,
bạn phải bấm và giữ phím MENU cho tới khi hệ thống khởi động xong thì nhả ra
để hệ thống cài đặt lại các thông số bị mất do Pin bị tháo ra.
Khi đã khởi động xong, bạn cần đặt lại thời gian cho đúng với thời gian thực.
lưu ý là phải nhập đủ và đúng các thông số: Giờ, phút, giây, thứ, ngày, tháng và
năm.
