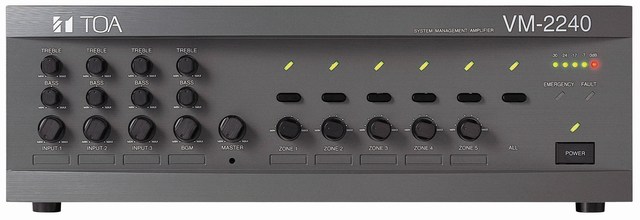

Mixer Amplifier 240W chọn 5 vùng loa TOA VM-2240

Nguồn cung cấp

AC: 230 V
DC: 24 V/15 A
Applicable cable diameter: AWG22 - AWG14

Nguồn điện tiêu thụ trên mạng điện AC

Khi không có tín hiệu: 54 W
Điều kiện hoạt động bình thường
: 255 W
Có tín hiệu Công suất ngõ ra: 549 W

Nguồn điện tiêu thụ trên ngõ vào 24VDC

Khi không có tín hiệu: 1 A
Điều kiện hoạt động bình thường
: 5 A
Có tín hiệu Công suất ngõ ra: 14 A

Công suất ngõ ra

240 W

Điện áp ngõ ra/Trở kháng

100 V/42 Ω
(selectable by the internal wiring change)

Đáp ứng tần số

50 Hz - 16 kHz

Độ méo

1 % hoặc ít hơn

Tỉ số S/N

60 dB hoặc hơn

Điều chỉnh Tone

Bass: 100 Hz ±10 dB
(Mgõ vào 1 - 3 và BGM điều chỉnh riêng.)

Kết nối Remote Microphone/Ampli mở rộng

2 RJ45 đầu nối cái để kết nối RM-200M với VM-2120 hoặc VM-2240.
Khoảng cách tối đa: 800 m (874.89 yd)
Cáp kết nối: CAT-5 bọc giáp
Số cáp RM-200M có thể kết nối: 4 sợi cáp thẳng xoắn đôi (TIA/EIA-568A standard)

Input

Các ngõ vào 1 - 3: -60 dB(*3) (MIC)/-10 dB(*3) (LINE) (có thể thay đổi được)
600 Ω
kết hợp với đầu nối XLR (cái)/Jack phone
(chỉ ngõ vào 1 dùng đầu nối DIN)
connector(*5).)
Ngõ vào thông báo điện thoại: Push-in terminal block(*6)
Âm lượng âm thanh: -10 dB(*3)
Ngõ vào cân bằng(*4)
Control: No-voltage make contact input
Điện áp hở: 3.3 V DC
Dòng ngắn mạch: dưới 1 mA
BGM 1 - 2: -20 dB(*3)
Ngõ vào khuếch đại công suất: 0 dB(*3)
External speaker line input: 100 V line
(This input is selected when the 'Unit's
broadcast cutoff' control is activated.)

Ngõ ra

Ngõ ra loa: Plug-in screw connector(*7)
5-zone selector with attenuator (all zones simultaneously
selectable)
Direct speaker line output: Direct output from the power amplifier
output transformer (attenuator bypassed)
Plug-in screw connector(*7)
Line output: 0 dB(*3)
Recording output: 0 dB(*3)
Preamplifier output: 0 dB(*3)

Ngõ vào điều khiển

For controlling Inputs 1 - 3
No-voltage make contact input
Dòng ngắn mạch: 1 mA hoặc ít hơn

Ngõ vào và ngõ ra điều khiển

D-sub connector (25-pin
Ngõ vào: No-voltage make contact input
Dòng ngắn mạch: 1 mA hoặc ít hơn
Ngõ ra: Open collector output
Dòng điều khiển: 10 mA hoặc ít hơn
(1) Ngõ vào điều khiển bên ngoài
Activation of messages(*8)
Activation of power
Activation and stop of Emergency Broadcast
Unit's broadcast cutoff
(when activated by an external emergency equipment)
(2) Status output
Irregularity of communications with the Remote Microphone and
an expansion amplifier
AC power condition
DC power condition
Irregularity of the sound source of the Voice Announcement Board
Failure (FAULT) indication on
Power switch on

Ngõ ra điều khiển suy hao bên ngoài

Plug-in screw connector(*7)
transfer type
contact current: 7 A (DC) hoặc ít hơn

Ngõ vào và ra giám sát

D-sub connector (25-pin
Ngõ vào: No-voltage make contact input
Ngõ ra: Open collector output

Nguồn cung cấp

24 V DC/0.1 A
Unit RU-2001/-2002

Chime Tone

Built-in chime: 2-tone chime/2-tone chime (fast repeat)/4-tone
chime (Up)/Single-tone chime/4-tone chime (Up &
Down)/Gong/off
Voice Announcement Board sound source: Pre-recorded chime(*8)

Chức năng

Two units stacking (VM-2120 or VM-2240)
Emergency broadcast (sequential control)
Broadcast priority control
Surveillance (failure detection) function(*9)
Power supply to only one Remote Microphone (RM-200M)
Line resistance: 40 Ω (one way) hoặc ít hơn

Nhiệt độ hoạt động

0 độ đến +40 độ (32 %%dF to 104 %%dF)

Thành phẩm

Mặt trước: Nhựa ABS
Vỏ: Thép

Kích thước

419 (W) × 143.3 (H) × 355.7 (D) mm (16.5 × 5.64' × 14)

Trọng lượng

14.5 kg (31.97 lb)

Phụ kiện

Cáp nguồn (2 m (6.56 ft)) ……1
Miniature type time-lag fuse T3.15 A ……1

Tùy chọn

Đế lắp đặt Rack: MB-36
Input transformer: IT-450
Voice announcement board: EV-200M
Surveillance board: SV-200MA
